项目简介
通过对碳和TiO2表面改性的方式，促进其与钙钛矿之间的相互作用，实现光生电荷在界面间的快速转移，提高电池光电转化效率，改善电池的稳定性，且电池的重复性也大幅提高。该过程工艺简单稳定且具备可放大性，使得C-PSCs的商业前景更为乐观。 已制备出光电转化效率为15%以上的碳基钙钛矿太阳能电池，且电池在AM1.5G不间断光照且满负荷工作条件下运行120小时，效率保持在95%以上。计划开发尺寸为10cm×10cm，光电转化效率为12%以上的全印刷碳基大面积钙钛矿太阳能电池板。
应用领域
钙钛矿太阳能电池具有光电转化效率高，制作工艺温和简单等诸多优点，但是需要贵金属和有机空穴传输材料，且电池稳定性较差。碳纳米材料的使用可免除使用价格昂贵的贵金属和有机空穴传输材料，同时通过电池内部电荷传输线路设计可大幅提高其稳定性，因此开发高效稳定碳基钙钛矿电池是钙钛矿电池（C-PSCs）商业化的重要方向之一。

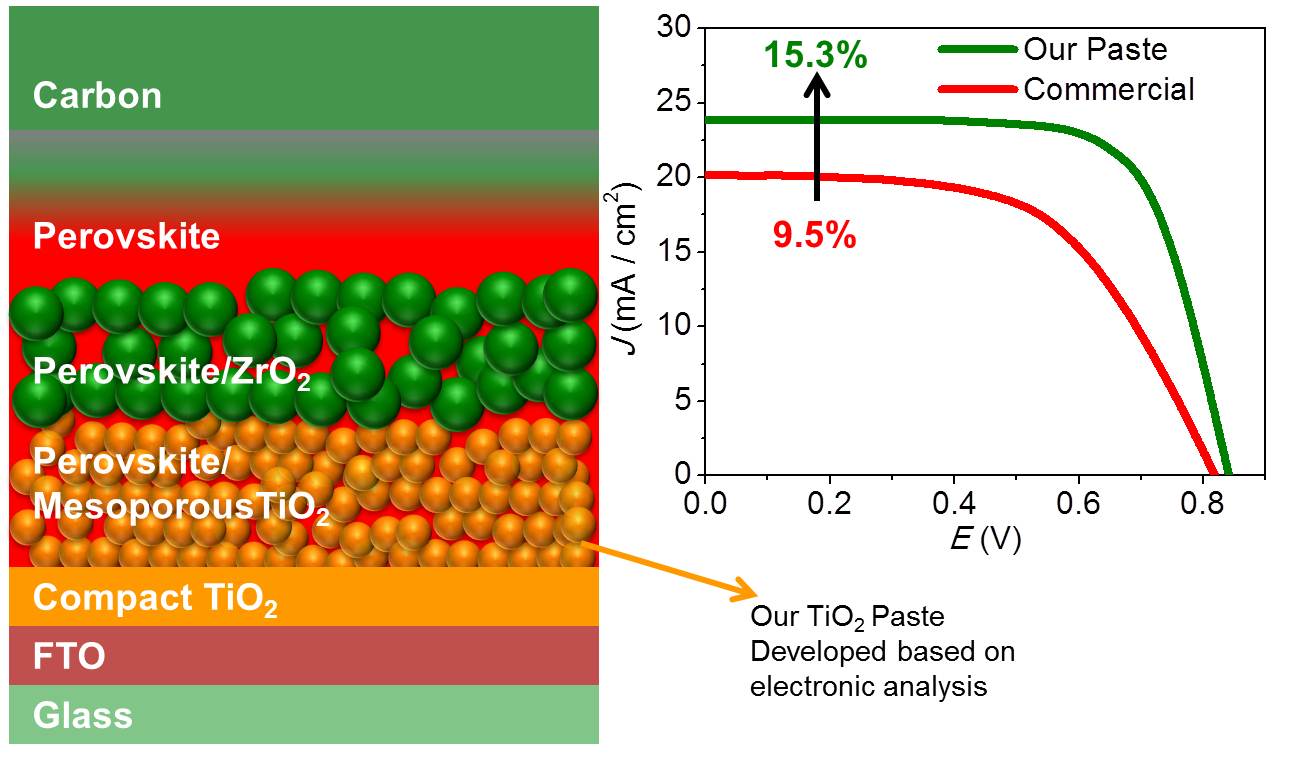

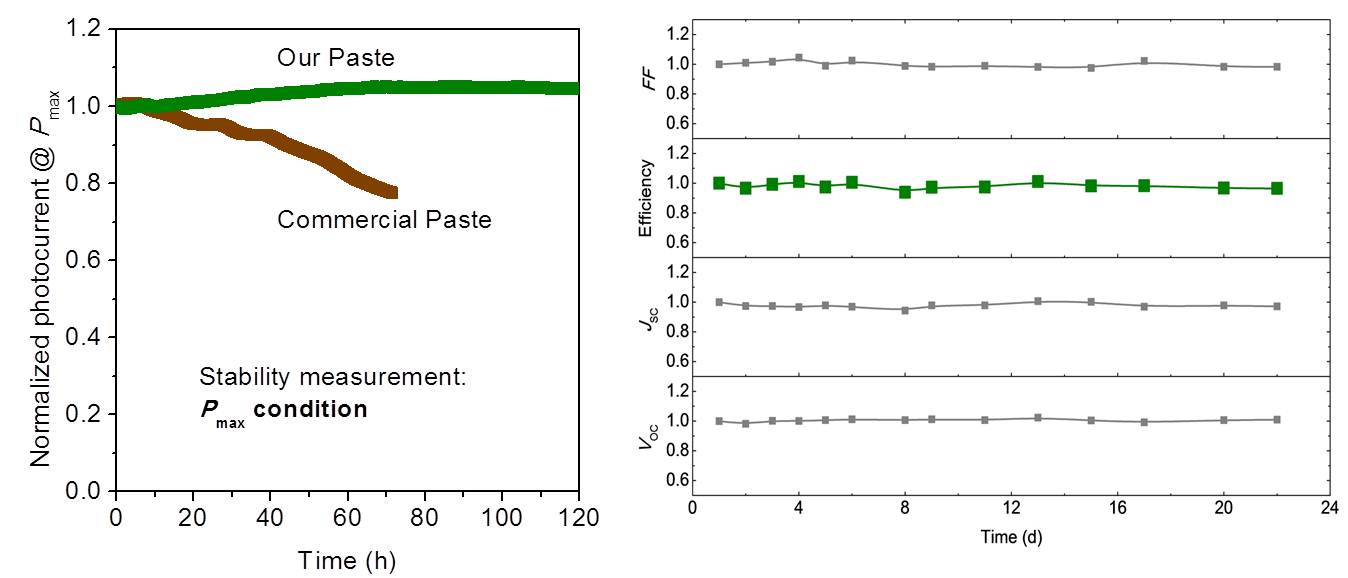

相关图片
